1.預處理系統

預處理系統作為反滲透的前處理，主要目的是去除原水中的懸浮物、膠體、色度、濁度、有機物等妨礙后續反滲透運行的雜質。

預處理的設備主要包括：原水箱、原水泵、多介質過濾器、活性炭過濾器等。

原水箱

原水首先流入原水箱。原水箱對原水的供給起到緩沖作用，協調原水的供給量與原水泵的輸入量。當原水的供應量超過原水泵的輸水量時，原水箱水滿，通過原水箱的液位元元控制使用原水供給停止。當原水供應量小于原水泵的輸水量時，原水箱空，原水泵停止運行，起到保護原水泵的作用。

原水泵

用于對原水加壓，為預處理系統提供動力源，該泵具有體積小，高效率，低噪音等特點。

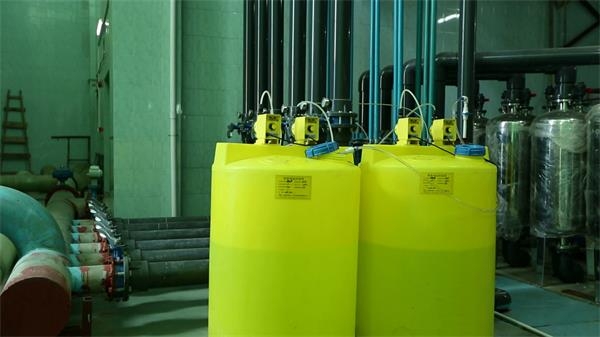

加藥系統：(絮凝劑)

原水中投加入絮凝劑與原水中膠體、顆粒形成絮凝體，有利于在多介質過濾器中被過濾掉，提高過濾效果，進一步降低出水濁度，保證RO進水SDI≤2。

該設備占地小，安裝移動方便。就位后，只要接上水、電，即可使用，操作管理簡便，大大地減少操作人員的勞動強度。藥劑的投加隨高壓水泵的啟停而自動投加,藥劑添加量是可調的。

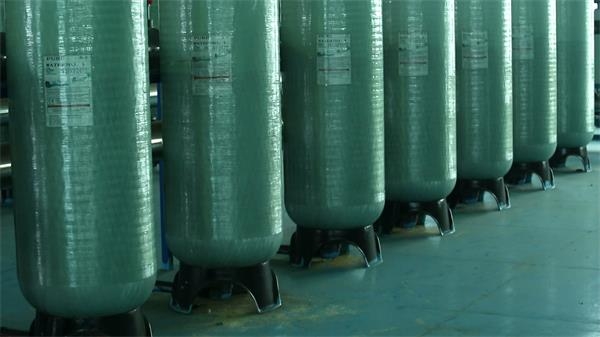

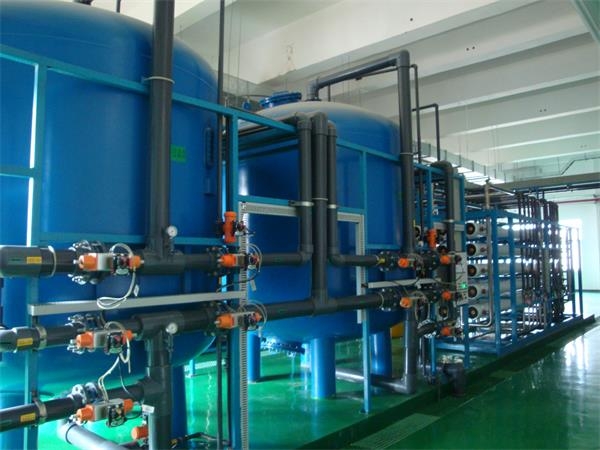

多介質過濾器

本系統是對原水中懸浮物、顆粒物及膠體等物質進行去除，同時對原水中的濁度、色度起到降低作用，它完全可能濾掉原水帶來的顆粒、藻類等可見物。

多介質過濾是一種先進的微絮凝過濾方式，純水一號提供的多介質過濾器含有材質各異的多層過濾介質，完全能濾除不溶于水中的雜質，保證SDI值不大于3，是后級RO的強有力保護屏。能更好的去除水中的懸浮物或非溶解性粒子（氧化物、濁度、顆粒物等），具有低成本，操作維護、管理方便等特點，特別是在降低原水中的濁度、污染指數等方面具有很好的效果。

多介質過濾器反洗周期時間為16-24小時。反洗以壓力參數設備來控制反沖洗周期，當進出水母管上的壓力差達到0.5kg/cm2時即停止運行進行反沖洗，反洗水可由單獨設置的反洗水泵供水控制和調節反洗水流量，反洗水強度應使濾層膨脹15-25%。反洗時送入壓縮空氣，擦洗濾料，其強度為30-50升/秒·米2，反洗水可用反滲透的濃水。

活性炭過濾器

市政自來水在經過消毒處理后，官網末梢的殘余余氯是一種強氧化劑，如果不加以去除，會對樹脂和反滲透造成不可逆轉的損壞.用活性炭進行吸附處理，可以非常徹底地去除余氯。活性炭不僅吸附能力強，而且吸附容量大，其主要原因就是其多孔結構，其比表面積高達500-700m2/g。正是由于活性炭具有發達的細孔結構和巨大的比表面積，因此可以完全吸附水中的余氯及吸附部分有機物，而且對色度、臭味也有較好的去除效果。

2.反滲透脫鹽水系統

反滲透系統承擔了主要的脫鹽任務。反滲透系統設備包括阻垢劑加藥裝置、保安過濾器、一級高壓泵、一級反滲透膜組、NaOH加藥裝置、二級高壓泵、二級反滲透膜組、化學清洗系統等。

2.2.1阻垢劑加藥裝置

阻垢劑加藥系統在反滲透進水中加入阻垢劑，防止反滲透濃水中碳酸鈣、碳酸鎂、硫酸鈣等難溶鹽濃縮后析出結垢，堵塞反滲透膜。從而損壞膜元件的應用特性，因此在進入膜元件之前設置了阻垢劑投加裝置。阻垢劑是一種有機化合物質，除了能在朗格利爾指數（LSI） ＝2.6情況下運行之外，還能阻止SO42-的結垢，它的主要作用是相對增加水中結垢物質的溶解性，以防止碳酸鈣、硫酸鈣等物質對膜的阻礙，同時它也可以降低鐵離子堵塞膜的微孔。

本系統推薦使用進口PTP-0100復合阻垢劑，它具有：

1）抑制析出作用。

2）分散作用。

3）晶格扭曲作用。

4）絡合作用。

2.2.2 保安過濾器

經過前面的石英過濾器、活性炭過濾器之后，原水中大顆粒懸浮物已基本被除去，而一些小顆粒懸浮物則沒有被除去。在這里，再進行一次微濾，去除5μm以上的懸浮物，以保護RO膜不被堵塞。同時，一些活性炭細沫也被截留在反滲透系統之外。保安裝過濾器進出口設壓力指示表，當壓差增大到設定值時更換濾芯。

2.2.3 NaOH加藥裝置

在二級反滲透高壓泵前加入NaOH，用以中和水中的CO2形成易于被RO膜脫除的Na2CO3。二氧化碳有兩種效果：首先CO2和Ca2+、Mg2+形成碳酸鹽類結垢，這種垢的形成與給水的離子濃度和PH有關。第二，由于CO2的電荷變化與PH值有關，而其被RO和EDI的除去都依賴于其電荷，他的去除效率是有變化的。即使較低的CO2都能顯著地降低產品水的電阻率。所以本工藝設計了加堿調PH值技術，大大提高了RO系統的產水水質，滿足EDI 裝置對其進水水質的要求，真正的發揮出EDI的先進性。

2.2.4高壓泵

高壓泵是反滲透設備的主要?jiǎng)恿υO(shè)備，高壓泵設置有過熱保護，泵前后分別設置低、高壓保護開關。當高壓泵進水壓力低于設定值后，高壓泵停運，以保護高壓泵，當高壓泵出口壓力高于設定值后，高壓泵停運，以保護反滲透膜。

2.2.5清洗裝置

反滲透膜在長期運行中，表面會逐漸有進水中存在的各種污染物的沉積而引起膜的污染，這造成系統性能（脫鹽率和產水量）的下降，組件進出口壓差的升高；膜的定期清洗是防治膜污染的主要措施之一。

反滲透裝置在停運和化學清洗前，都需要進行低壓水沖洗；

在運行較長時間后，若壓差明顯增大，產水量明顯下降，則需要進行化學清洗。

清洗劑選用膜專用清洗藥劑，絕對無污染、無化學藥劑殘留；清洗裝置包括清洗水泵、清洗水箱以及清洗用精密過濾器等。

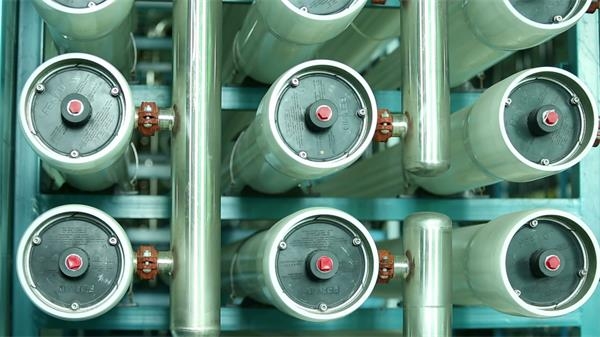

2.2.6反滲透裝置

反滲透系統主要去除水中溶解鹽類，同時去除一些有機大分子，前階段未去除的小顆粒等。包括：高壓泵、反滲透裝置、反滲透清洗系統等。

預處理系統產水進入反滲透膜組，在壓力作用下，大部分水分子和微量其它離子透過反滲透膜，經收集后成為產品水，通過產水管道進入后續設備；水中的大部分鹽分和膠體、有機物等不能透過反滲透膜，殘留在少量濃水中，由濃水管排出。

在反滲透裝置停運時，自動沖洗3-5分鐘，以去除沉積在膜表面的污垢，使裝置和反滲透膜得到有效保養。

反滲透膜經過長期運行后，會積累某些難以沖洗的污垢，如有機物、無機鹽結垢等，造成反滲透膜性能下降。這類污垢必須使用化學藥品進行清洗才能去除，以恢復反滲透膜的性能。化學清洗使用反滲透清洗裝置進行，裝置包括一臺清洗液箱、清洗過濾器、清洗泵以及配套管道、閥門和儀表。當膜組件受污染時,可以用它進行RO系統的化學清洗。

2.2.7 RO產水箱

用于儲存反滲透產水，起到緩沖和調節水量的作用，防止進水壓力波動，保證高壓泵的安全穩定運行，并通過控制系統實現與高壓泵的連鎖。通過水箱的調節可保證RO系統在清洗時有足夠的水量供應后段用水，實現24小時連續運行。

3.EDI高純水系統

EDI精處理系統主要功能是深一層除去水中的鹽類和離子，使水的純度提高（電阻率≥15.0MΩ.CM）；該裝置產出水水質穩定，產出的水質的電阻率可達16.0MΩ左右。

設備主要包括：EDI給水泵、紫外線殺菌器、精密濾器、EDI 裝置等。

3.3.1紫外線殺菌器

設置紫外線殺菌燈，將水中余留的少量細菌殺死，確保進入EDI系統的細菌指標達到進水要求。其紫外線波長為254nm，照射強度30000μws/cm2，使用壽命大于8000 h，殺菌率>99%。

紫外線殺菌的特點是：殺菌能力強，接觸時間短：設備簡單，操作管理方便，處理時不改變水的物理和化學性質；處理后的水無色、無味、無中毒的危害；不會增加像氯氣殺生時出現的氯離子，因此不會因帶入附加物而造成二次污染。

3.3.2精密過濾器

0.22μm 過濾器的作用是截留經紫外線殺菌器殺死的細菌尸體，防止進入EDI系統。過濾器中的濾芯，當過濾器進出口壓差大于設定值（通常為0.07～0.1Mpa）時應當更換。安裝濾芯時應上下對中，否則會損壞濾芯，更嚴重的會失去過濾作用。

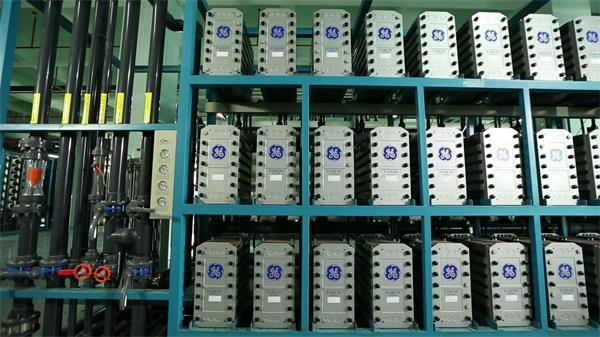

3.3.3  EDI裝置

EDI裝置是應用有反滲透系統之后，取代混合離子交換床的成熟技術具有產水品質穩定，運行費用低，操作管理方便。占地面積小及無有害廢水排放等優點。超純水制備工藝的發展方向，已被全世界主要水處理工程公司所認證。自1986年EDI技術工業化以來，已有數千套EDI投入支行，尤其在制藥、半導體、電力和光電等工業中得到了非常廣泛的應用。

EDI正常運行的最低條件：

以下是保證EDI正常運行的最低條件。為了使系統運行效果更佳，系統設計時應適當提高這些條件。

★給水：RO純水，一般水的電導率為4-30us/cm。

★PH：5.0-8.0(在此PH條件下，水硬度不能太高)

★溫度：5-35℃

★進水壓力：最大為4kg/cm2(60psi)，最小為1.5kg/cm2(25psi)。

注意：組件壓力損失取決于流量和水溫。

EDI組件標準配置：

★出水壓力：濃水和電極水的出口壓力必須低于產品的出口壓力。

★硬度（以CaCO3計）：最大為1.0ppm，建議采用0.1ppm。

★有機物：最大為0.05ppm。

★氧化劑：最大為0.05ppm（CL2），0.02ppm（03）。

★變價金屬：最大為 0.01 ppm Fe。

★二氧化硅：50-150ppb。

★二氧化碳CO2的總量：二氧化碳含量和PH值將明顯影響產品水電阻率。在大于10ppm時般應在EDI設備前安裝脫氣裝置。

4.拋光混床（SMB）系統

設置拋光混床是為了更好地降低EDI系統過程中未脫盡的陽離子、陰離子，防止管路系統的二次污染，滿足生產給水的需要，保證出水電阻率≥17.5-18.0MΩ.cm。拋光混床內裝填的樹脂為核級樹脂，失效后無需再生，直接更換。

在后續的水處理工藝中推薦采用拋光混合離子交換系統。這樣，一方面既可發揮樹脂交換容量大、無需再生等優越性，另一方面有利于保證出水水質（出水電阻率≥17.5-18.0MΩ），降低設備運行成本。

終端過濾器

終端采用過濾精度為0.1微米的終端過濾裝置，以截留水中的微細顆粒和細菌尸體，保證出水的顆粒物含量指標滿足要求。該裝置濾芯采用0.1μm絕對過濾芯,并且過濾器罐體采用不銹鋼材質。

超純水的儲存、分配及滅菌

對于一個有經驗的水處理公司來講，確定科學合理的純水制備工藝流程，才能制備出既可以達到用戶所需純水的化學指標，又能滿足其物理質量標準的純水。實踐證明，如果出水水質不合格，多數情況出現在純水在儲存及分配過程中的細菌二次污染。科學的設計純水儲存和分配二環節，是保證純水不受二次污染的重要手段。為此，純水一號設計了真正的大循環供水方式，設計了20-30%的循環量，且回水管路加裝回水紫外線，可有效的預防微生物污染。大循環管道采用低溶出物的C-PVC材質，減少純水在輸送過程中的微離子析出。
